Система трансляции и фонового озвучивания теннисного комплекса, площадью 800 м² - 1800 м² (настенные громкоговорители)

Объект - теннисный комплекс. Общая площадь 800 м² - 1800 м².

Техническое задание - организация системы звуковой трансляции и фонового озвучивания теннисного комплекса. Особенности системы:

  • Общая звуковая мощность системы в пределах 900 Вт.
  • Озвучиваемая площадь разделена на 6 зон:
    - зона 1 - площадка с кортами (850 м² - 1100 м²);
    - зона 2 - кафе (100 м² - 150 м²);
    - зона 3 - парковка и прилегающая территория (350 м² - 600 м²);
    - зона 4 - раздевалки (60 м² - 180 м²);
    - зона 5 - кабинка для судей (10 м² - 20 м²);
    - зона 6 - кабинка анонсера и туалет (30 м² - 60 м²).
  • Уровень громкости: на площадке - высокое, в кафе и других помещениях - среднее.
  • Качество звучания - высокое.
  • Источники аудиосигнала: MP3-плеер, FM-тюнер, CD-проигрыватель.
  • Микрофон для голосовых сообщений.
  • Регулировка громкости в кабинке для судей;
  • Внутри помещений использовать настенные громкоговорители.

    Для озвучивания площадки с кортами необходимы мощные рупорные громкоговорители, поэтому оптимальным решением будет использование APart MPLT62 (на рисунках обозначены цифрой 1), мощностью 62 - 32 - 16 - 8 Вт, 100 В, которые можно установить по периметру. Всепогодные звуковые прожекторы APart MPH31 (3), 30 - 15 - 7,5 - 4 Вт, 100 В, отлично подойдут для воспроизведения звука на парковке и прилегающей территории - там где нет необходимости в громком и четком звуке. Для озвучивания помещений внутри комплекса целесообразно использовать громкоговорители APart MASK4T (4,5,6), 20 - 10 - 5 - 2.5 Вт. Для качественного озвучивания кафе используются APart MASK6T (2), мощностью 60 - 30 - 15 - 6 Вт, 100 В, обладающие прекрасными акустическими характеристиками. Исходя из площади озвучиваемых объектов, необходимо следующее количество громкоговорителей:
- зона 1 - площадка с кортами (850 м² - 1100 м²) - 7 громкоговорителей MPLT62 с установленной мощностью 32 Вт;
- зона 2 - кафе (100 м² - 150 м²) - 5 единиц MASK6T с установленной мощностью 30 Вт ;
- зона 3 - парковка и прилегающая территория (350 м² - 600 м²) - 7 штук MPH31 с установленной мощностью 7.5 Вт;
- зона 4 - раздевалки (60 м² - 180 м²) - 4 MASK4T с установленной мощностью 5 Вт ;
- зона 5 - кабинка для судей (10 м² - 20 м²) - 1 MASK4T с установленной мощностью 5 Вт;
- зона 6 - кабинка анонсера и туалет (30 м² - 60 м²) - 3 MASK4T с установленной мощностью 5 Вт.

   Из электронного оборудования используются микшер-усилитель с селектором на 6 зон APart MA247, 240 Вт, и высококачественный, двухканальный усилитель мощности APart PA2240BP,  2 х 240 Вт, 480 Вт в мостовом режиме, с напряжением выходов 100/70/50/35 В, 4 Ом. Комбинированный аудио-плеер APart PCR3000R совмещает в себе функции CD/ MP3/ USB/ SD-проигрывателя и FM-тюнер. Для голосовых сообщений применяется микрофон с селектором на 6 зон APart MICPAT-6.

Общая мощность звуковой системы 890 Вт.


                   Схема расположения оборудования.

Схема расположения оборудования

             Коммутация усилительного оборудования.

Коммутация усилительного оборудования.

Перечень оборудования, необходимого для реализации задачи.



Наименование Цена Кол-во Сумма
Двухполосная встраиваемая акустическая система
Двухполосная встраиваемая акустическая система 12 995 руб. 8 103 960 руб.
Монтажный комплект
Монтажный комплект 2 909 руб. 5 14 545 руб.
Настенная акустическая система
Настенная акустическая система 51 121 руб. 7 357 847 руб.

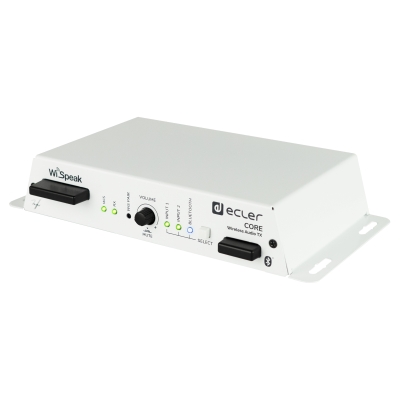

Центральный аудиопередатчик
Центральный аудиопередатчик 91 530 руб. 7 640 710 руб.
Компактный аудиоплеер с LCD-дисплеем
Компактный аудиоплеер с LCD-дисплеем 93 790 руб. 1 93 790 руб.
Комплект акустических систем
Комплект акустических систем 49 268 руб. 1 49 268 руб.
Беспроводная акустическая система
Беспроводная акустическая система 93 790 руб. 1 93 790 руб.
Потолочный звуковой прожектор
Потолочный звуковой прожектор 41 810 руб. 1 41 810 руб.
Преобразователь интерфейсов
Преобразователь интерфейсов 40 680 руб. 1 40 680 руб.
ИТОГО: 1 436 400 руб.
