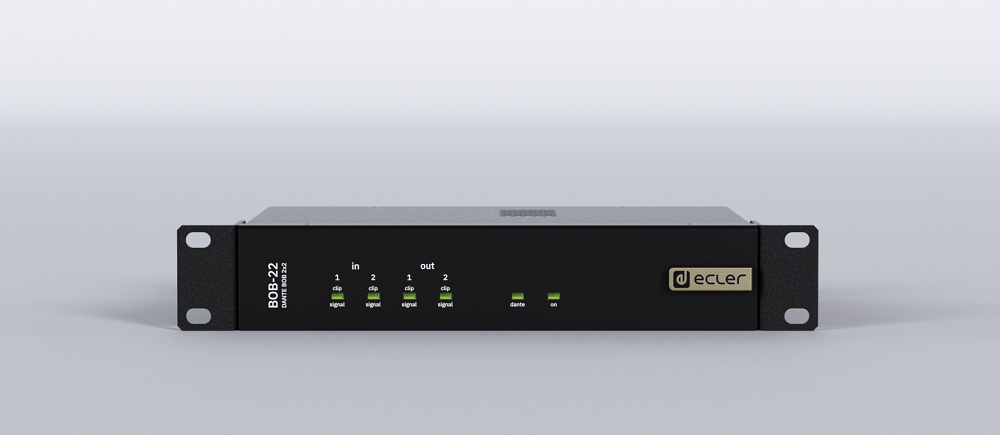

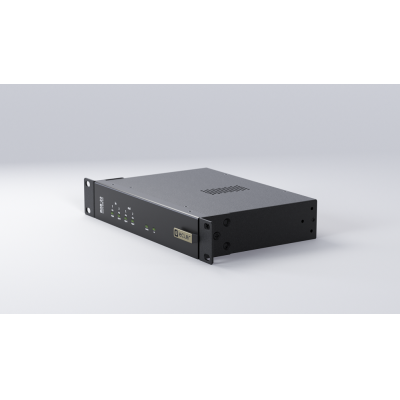

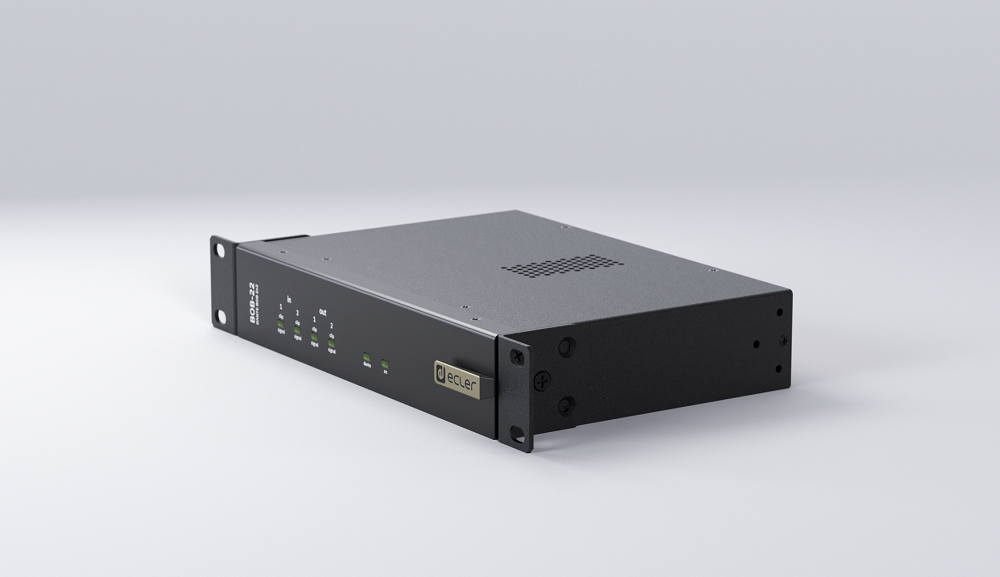

BOB-22 ECLER Транскодер аналоговых аудиосигналов и цифровых Dante/AES67
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
ECLER BOB-22 – это двухканальный транскодер, который выполняет функции преобразования аналоговых аудиосигналов в цифровые, соответствующие протоколам Dante/AES67, и наоборот, цифровые аудиосигналы Dante/AES67 в аналоговые. Транскодер используется в составе централизованных и/или распределенных систем музыкального озвучивания и речевого оповещения помещений, а также конференц-связи. Подходит для цифровой среды EclerNet.
Преобразователь интерфейсов имеет следующие технические характеристики. АЦП / ЦАП: частота дискретизации 48 кГц, битрейт 24 бита; частотный отклик в аудио диапазоне от 0 Гц до 20 кГц; общая сетевая задержка (Latency) 1.37 мс; динамический диапазон АЦП = 110 дБ, у ЦАП = 115 дБ.

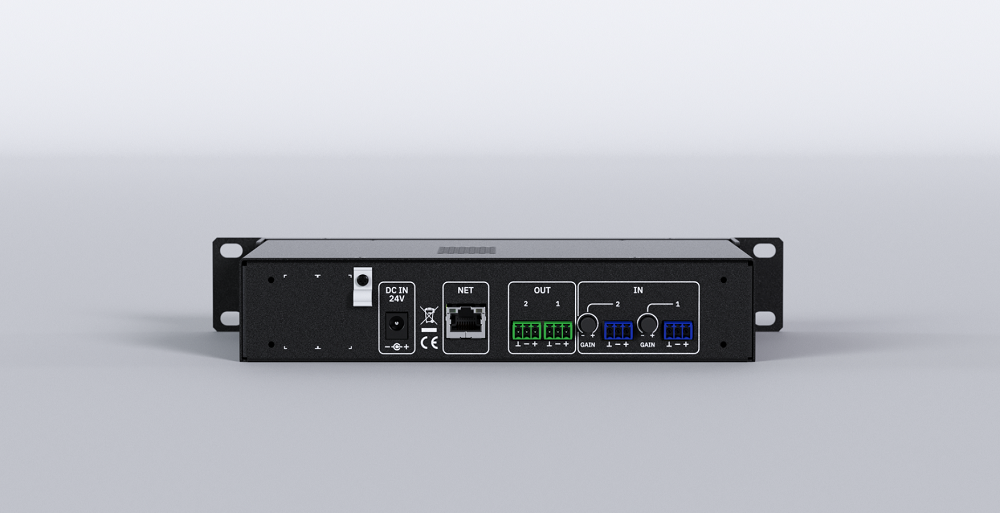

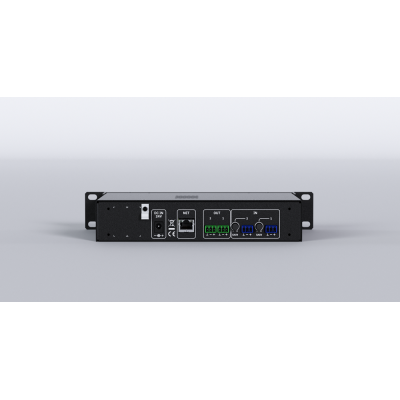

Аналоговые интерфейсы представлены двумя аудиовходами и двумя аудиовыходами на разъемах 4х Euroblock 3-pin. Входы являются универсальными, микрофонно/линейными, с регулятором уровня усиления сигнала; выходы линейные. Цифровые сигналы Dante/Ethernet передаются по витой паре, с использованием универсального сетевого интерфейса 1х RJ-45. Микрофонные входы обеспечивают микрофоны фантомным питанием +48В.
Двухканальный транскодер BOB-22 изготовлен в металлическом корпусе, габаритные размеры 266х32х156 мм, вес 1.1 кг. Два варианта питания - DC 24В, через адаптер в комплекте, по цифровой технологии PoE. Монтаж настольный или рэковый.
| Тип устройства | Двухканальный преобразователь аналоговых аудиосигналов в цифровые Dante/AES67 и обратно |
| Разрешение | 24 бит |
| Частота дискретизации аудио | 48 кГц |
| Общая сетевая задержка (Latency) | 1.37 мс |
| Динамический диапазон | ЦАП 115 дБ, АЦП 110 дБ |
| Уровень усиления | -50 dBV to +0dBV |
| Частотный отклик | 0 Гц – 20 кГц |
| Универсальные MIC/LINE входы | 2х Euroblock 3-pin |
| Линейные выходы | 2х Euroblock 3-pin |
| Ethernet / Dante | 1х RJ45 |
| Число каналов Dante | 2 входных, 2 выходных |
| Кабель для организации линии связи | витая пара CAT5/5e/6 |
| Максимальная длина линии связи | до 100 м |
| Напряжение | DC 24 В или PoE |

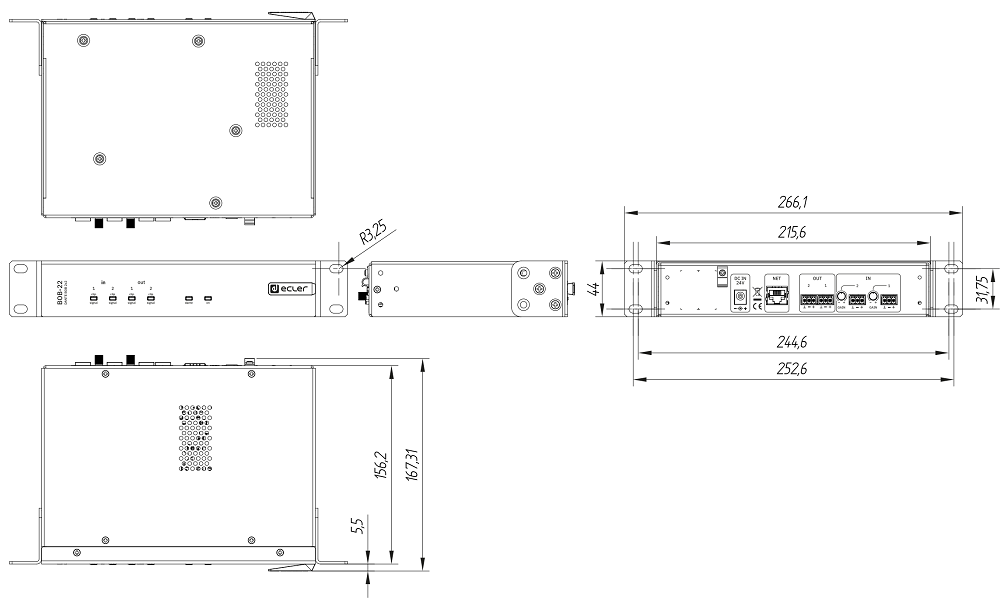

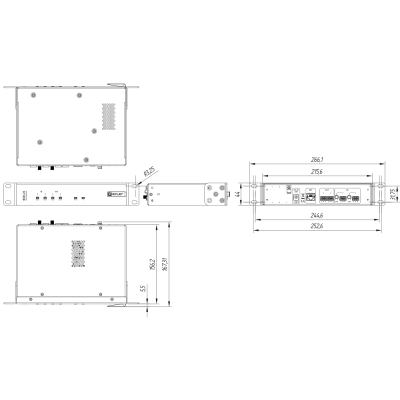

| Габаритные размеры | 266х32х156 мм |
| Вес | 1.1 кг |
| Материал корпуса | металл |
| Цвет | черный |
