VEO-XPT412 ECLER Комплект устройств для передачи HDMI 4К/60 по витой паре HDBaseT
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
ECLER VEO-XPT412 — это комплект устройств, который используется с целью передачи сигнала стандарта HDMI (2.0, 18 Гбит/сек) по витой паре HDBaseT на расстояние до 150 метров.

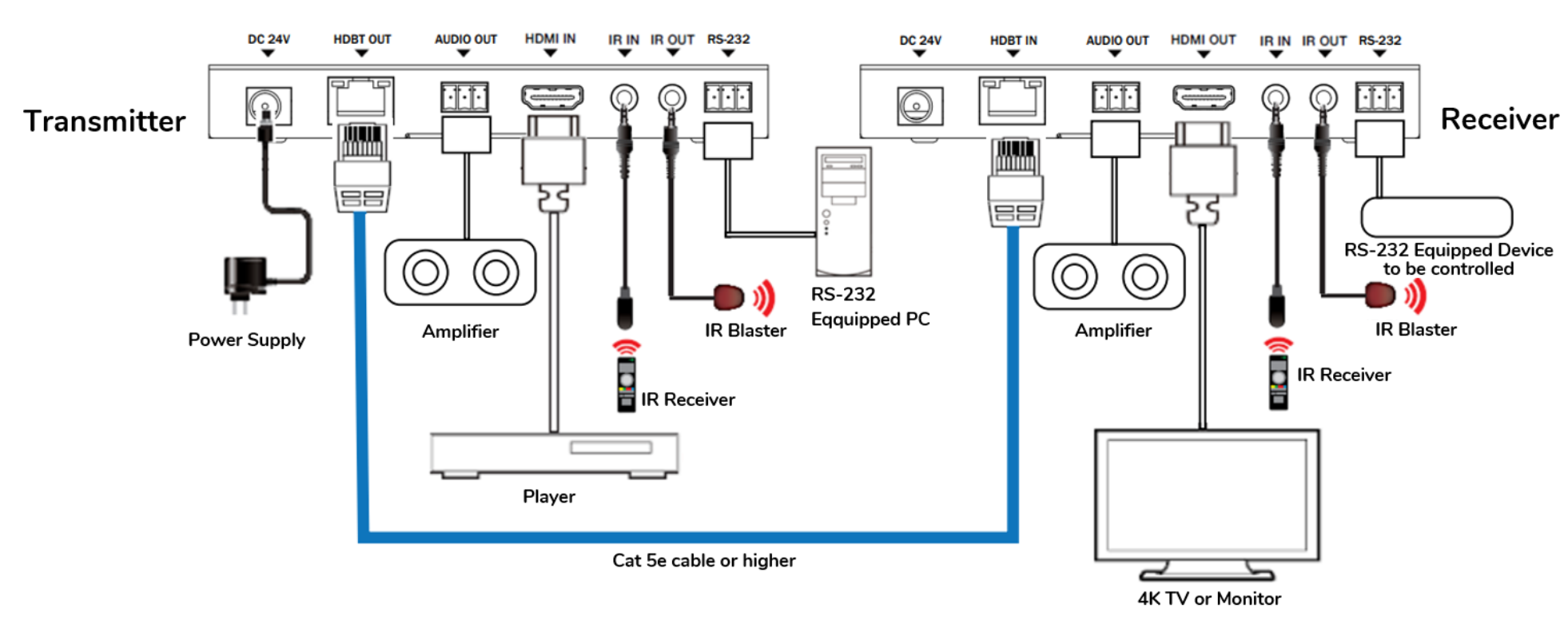

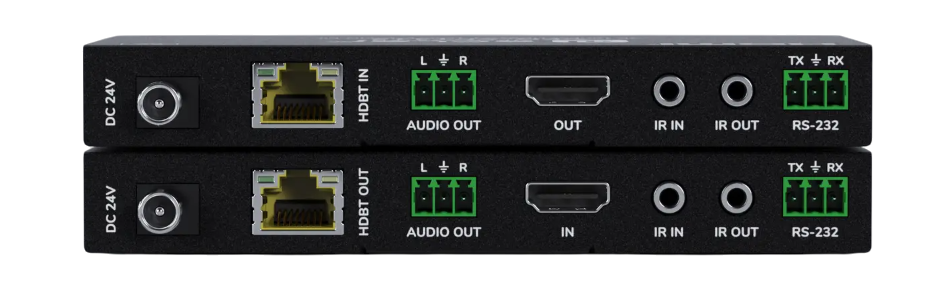

Комплект включает в себя два прибора, передатчик и приемник. Ко входу HDMI-A передатчика подключается источник сигнала с очень высоким разрешением, до UHD 4К/60 Гц (4:4:4). Передатчик преобразует его для отправки по сети Ethernet и через выходной разъем RJ-45 по кабелю типа Cat 5e или выше передает сигнал на приемник, расположенный на расстоянии, зависящем от разрешения передаваемого сигнала (для UHD макс. 120 метров). Приемник трансформирует полученный на вход RJ-45 сигнал обратно в стандарт HDMI и транслирует на дисплей через выходной разъем HDMI-A. У каждого блока стерео аудиовыход с разъемом Euroblock 3-pin.
Поддерживается передача видеосигналов с поддержкой различных технологий, включая HDR 10+, HDCP 2.2, HLG и Dolby Vision; глубина цвета до 12 бит, цветовые пространства RGB, YCbCr, YUV. Высокое качество звука, передаваемого в цифровом формате, обеспечивает частота дискретизации до 192 кГц с битрейтом 24 бит, частотный отклик в диапазоне 20 Гц - 20 кГц (-3 дБ); применяются аудиокодеки LPCM 7.1, Dolby True HD, DTS, HD Master и многие другие (см. руководство).

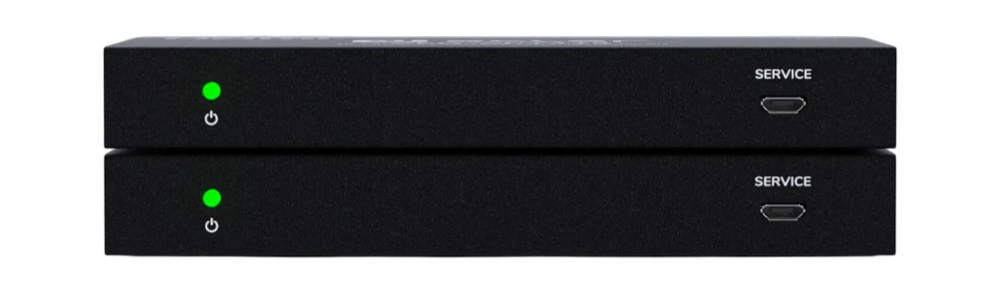

Доступно дистанционное управление работой комплекта и каждым из приборов в отдельности. Для первого используется интерфейс RS-232 (Euroblock 3-pin) для прямого подключения к ПК. Управление приемником и передатчиком на месте возможно с помощью ИК-сигналов, которые устройства воспринимают через разъемы mini Jack, куда их передают специальные кабельные преобразователи (в комплекте). Дополнительно, с целью управления EDID-данными, а также фирменного обновления ПО, приборы оснащены сервисным портом micro USB.

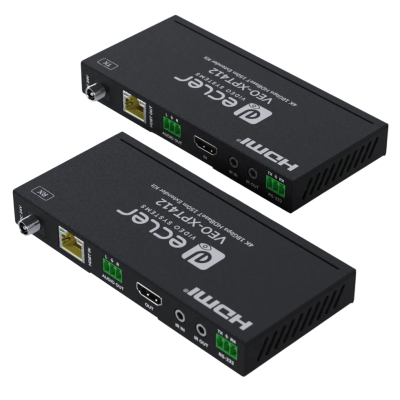

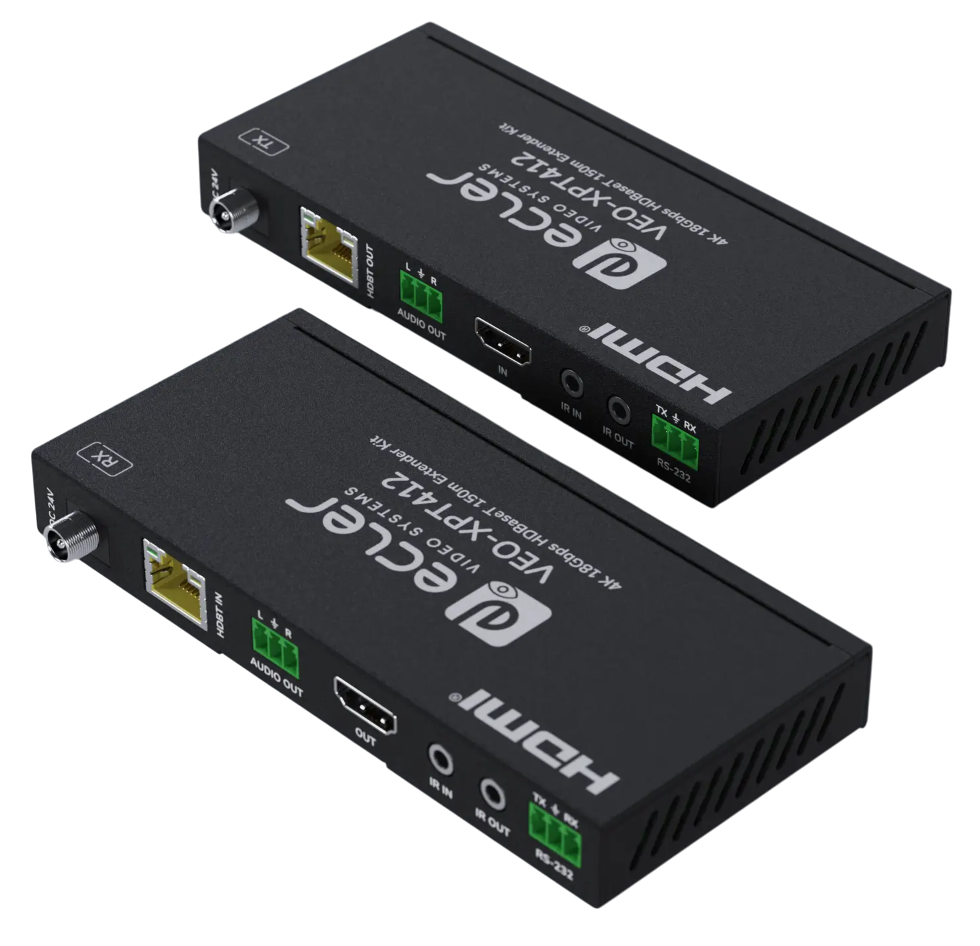

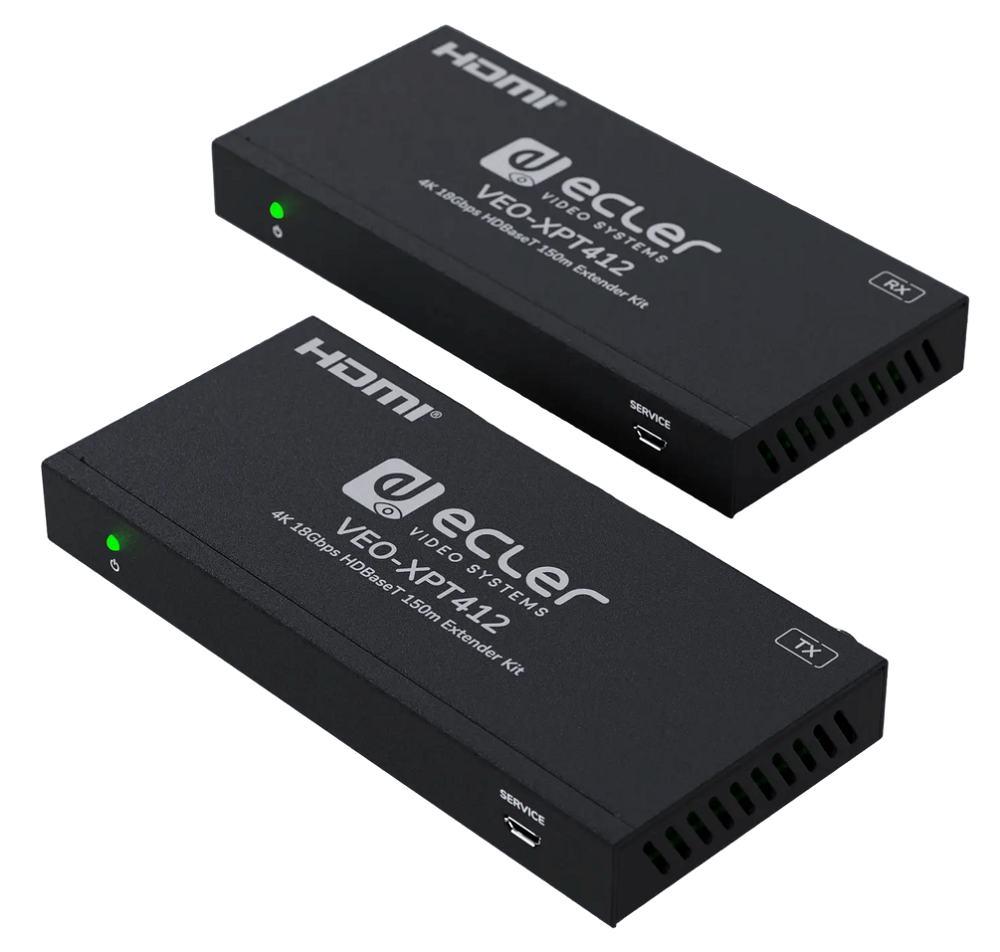

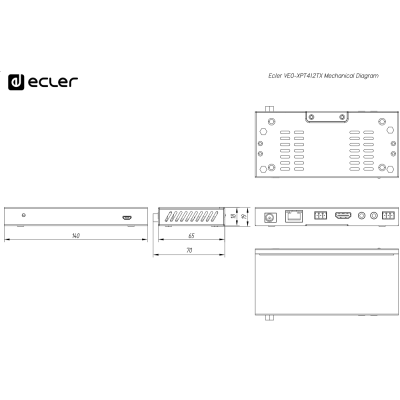

Устройства из состава VEO-XPT412 изготовлены в металлическом корпусе. Питание DC 12В, через адаптеры в комплекте. Габаритные размеры у обоих блоков одинаковы и составляют 140х19х65 мм, вес по 160 г. Монтаж и эксплуатация в помещениях.
| Дистанция передачи | 4K/60 Гц до 120 метров кабелем Cat 5e и выше; 1080p/60 Гц до 150 метров кабелем Cat 5e и выше |
| Передатчик: | |

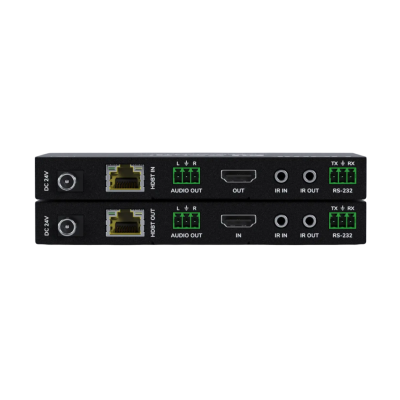

| Входы | 1 – HDMI, тип А, 2.0, 18Gbps |
| Выходы | 1 – витая пара, разъем RJ45 (HDBaseT 1.0) |
| Порты | 1 – USB (сервисный), тип micro (розетка); 1 – ИК, разъем miniJack 3,5 мм (розетка); 1 – RS-232. Euroblock 3-pin |
| Приемник: | |
| Входы | 1 – витая пара, разъем RJ45 (HDBaseT 1.0) |
| Выходы | 1 – HDMI, тип А, 2.0, 18Gbps |
| Порты | 1 – USB (сервисный), тип micro (розетка); 1 – ИК, разъем miniJack 3,5 мм (розетка); 1 – RS-232. Euroblock 3-pin |
| Максимальное разрешение | 4K, 60 Гц (4:4:4) |
| Спецификации HDMI | 2.0 |
| Спецификации HDCP | 2.2 |
| Спецификации HDR | HLG， HDR 10， HDR10+， Dolby vision |
| Colour Depth | 8-bit (4K 60Hz 4:4:4) , 10-bit / 12-bit (4K 60Hz 4:2:2 – 4:2:0) |
| Colour Space | RGB, YCbCr, YUV |
| Аудиокодеки | LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X |
| Битрейт аудиопотока | до 24 бит |
| Частота дискретизации аудио | 48, 96, 192 кГц |
| Диапазон рабочих температур | 0…+40 °C |
| Потребляемая мощность | 9,36 Вт |
| Питание | DC 12В, через адаптер |

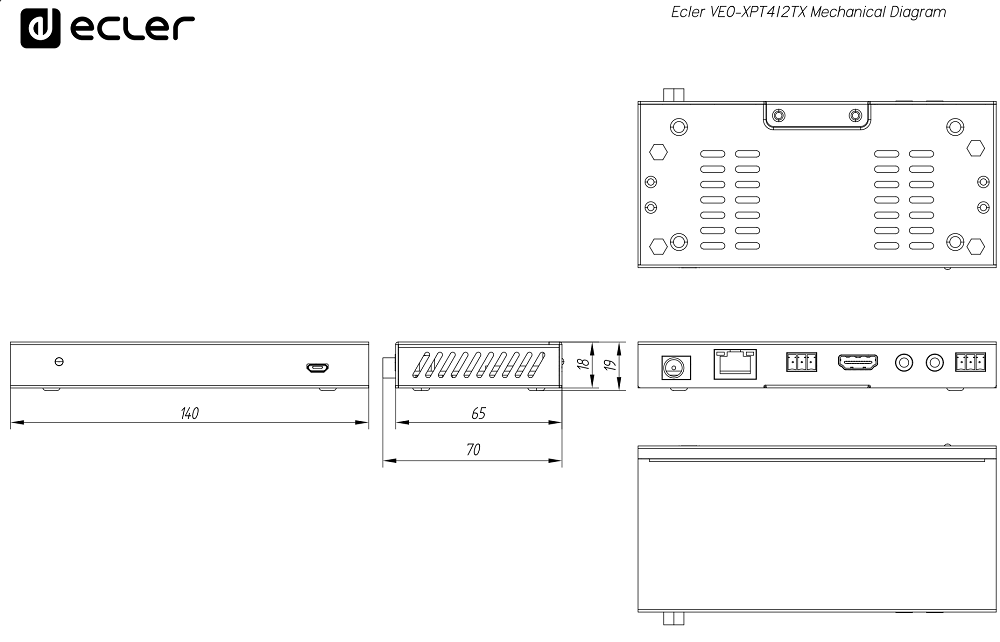

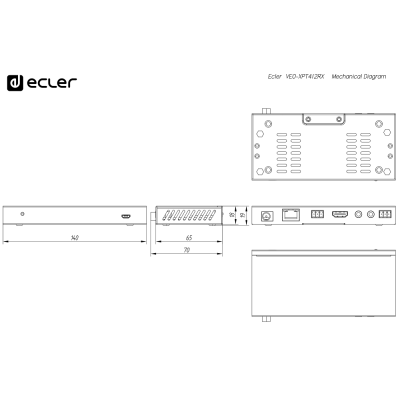

| Габаритные размеры | 140х19х65 мм |
| Вес | 160 г |
