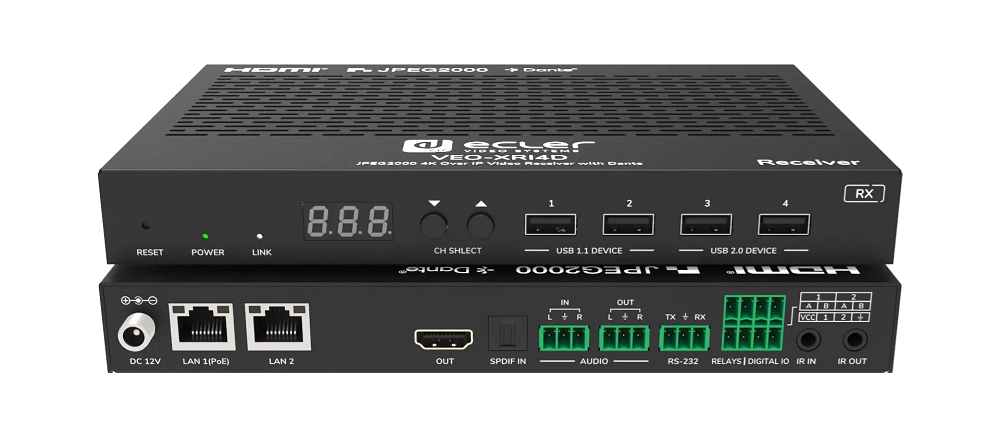

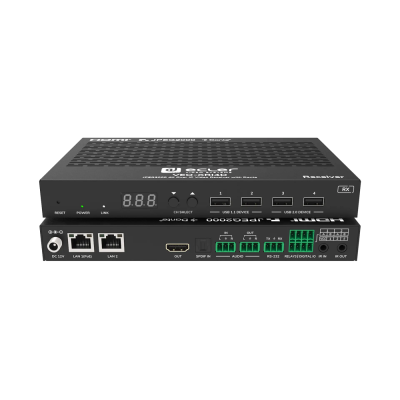

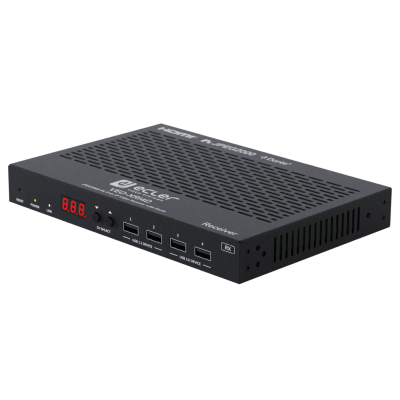

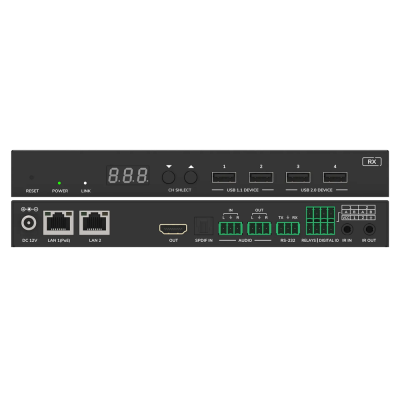

VEO-XRI4D ECLER Приемник сигналов HDMI 4K/60 и Dante/AES67 по витой паре
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
Передатчик по Ethernet ECLER VEO-XRI4D используется с целью приема по витой паре сигналов HDMI (2.0b, 18 Гбит/сек), а также цифрового звука стандарта Dante/AES67 (2х2 канала). Работает вместе с передатчиком VEO-XTI4D. Максимальное расстояние на котором принимается сигнал = 100 метров.
Принцип работы. Приемник получает на входы RJ-45 сетевой сигнал от передатчика, трансформирует его в стандарты HDMI и/или Dante/AES67 и через выходной разъем HDMI-А транслирует сигнал на дисплей. Задержка при приеме 1-2 кадра. Поддерживаются многие современные технологии цифровой обработки сигналов. Видеокодек JPEG2000; HDR10, HDR10+, Dolby Vision; глубина цвета до 12 бит, цветовые пространства RGB, YCbCr, YUV. Частота дискретизации звука до 192 кГц, битрейт 24 бит, частотный отклик в диапазоне 20 Гц - 20 кГц (±-3 дБ); применяются аудиокодеки LPCM 7.1, Dolby Digital EX, Dolby True HD, Dolby Atmos, DTS-HD, AES67 и другие (см. руководство). Также есть вход цифрового аудио S/PDIF (разъем Toslink).

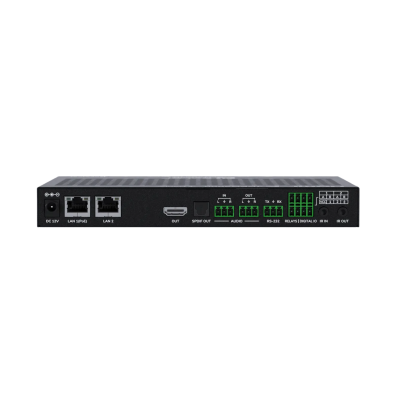

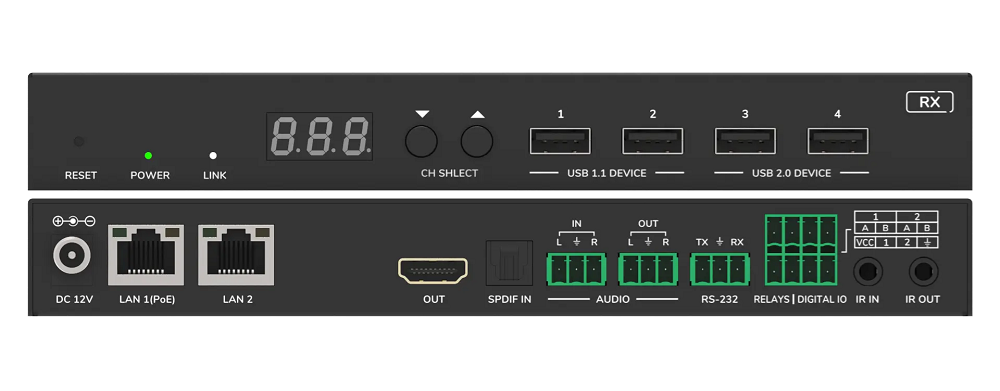

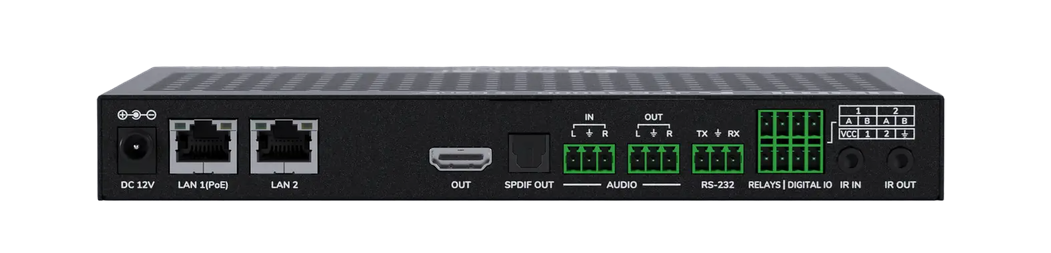

Приемник VEO-XRI4D оснащен двумя сетевыми портами RJ-45, основным (LAN1 PoE) и вспомогательным (LAN2). Предусмотрено 2 режима работы: в первом активным является только основной, принмиается смешанный с Dante видеосигнал, проводится деэмбеддинг и распределяется по соответствующим выходам; во втором активны оба порта, основной принимает HDMI, а вспомогательный - для независимого приема звуковых сигналов стандарта Dante/AES67.

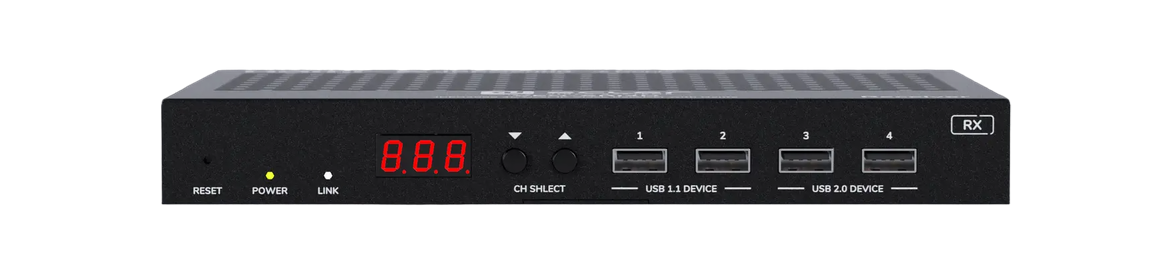

Доступно несколько вариантов дистанционного управления работой устройства. Интерфейс RS-232 (Euroblock 3-pin) для прямого подключения к ПК с целью детальных настроек; с помощью ИК-сигналов, которые воспринимаются через разъемы mini Jack, куда их передают специальные кабельные преобразователи (в комплекте). Релейные и GIO-блоки. Подключение USB-носителей с помощью двух слотов USB 2.0 расположенных на лицевой панели, а к портам USB-1.1 можно подключить периферийные устройства, такие как клавиатура или веб-камера.
Если в состав системы передатчик/приемник VEO-X..4D добавить контроллер VEO-XCTRL4D, то вместе появится возможность обслуживать видеостену с форматом матрицы 9х9 экранов.

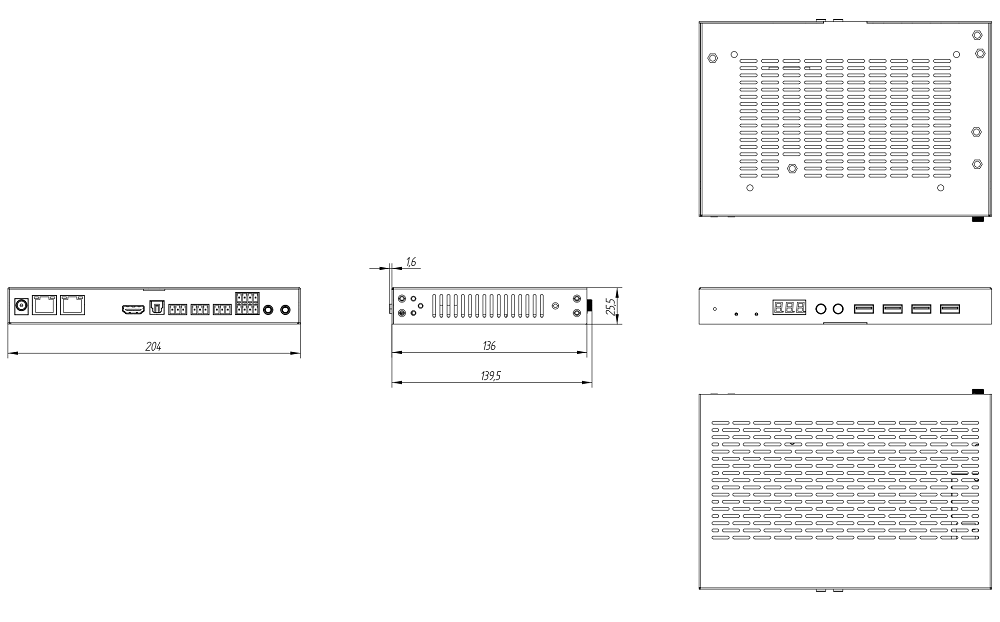

Корпус приемника выполнен из металла черного цвета, габаритные 204х26х136 мм, вес по 626 г. Питание по технологии PoE через основной сетевой порт или же локальное, DC 12В, от сети через адаптер в комплекте. Монтаж и эксплуатация в помещениях.
| Входы | 1 – HDMI, тип А (розетка); 1 – аудиостерео, клеммный блок; 1 – ИК, разъем miniJack 3,5 мм (розетка); 1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK (розетка) |
| Выходы | 1 – HDMI, тип А (розетка); ; 1 – аудиостерео, клеммный блок; 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Порты | 1 – витая пара (PoE), разъем RJ45 (розетка); 1 – витая пара, разъем RJ45 (розетка); 1 – RS-232, клеммный блок; 2 – USB 1.1, тип А (розетка); 2 – USB 2.0, тип А (розетка); 2 – релейный, клеммный блок; 2 – цифровые GIO, клеммный блок |
| Максимальное разрешение | 4K, 60 Гц (4:4:4) |
| Видеокодек | JPEG2000 |
| Спецификации HDMI | 2.0 |
| Спецификация HDCP | 2.2 |
| Спецификация HDR | HDR10, HDR10+, Dolby Vision |
| Битрейт аудиопотока | 24 бита |
| Частота дискретизации аудио | 192 кГц |
| Аудиокодеки | LPCM 7.1, Dolby Digital EX, Dolby True HD, Dolby Atmos, DTS-HD, Master, AES67 |
| Каналы Dante | 2х2 |
| Удлинение по витой паре | 100 м |
| Максимальная длина линии HDMI | 10 м |
| Питание | DC 12В, от сети 220 В через адаптер или PoE |
| Габариты | 204х26х136 мм |
| Масса | 626 г |
| Совместимые устройства | Передатчик VEO-XTI4D и контроллер VEO-XCTRL4D (для видеостены 9х9) |
