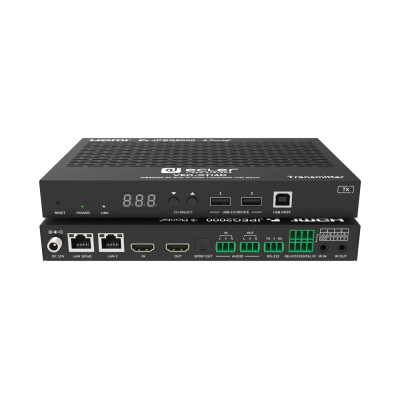

VEO-XTI4D ECLER Передатчик сигналов HDMI 4K/60 и Dante/AES67 по витой паре
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
Передатчик по Ethernet ECLER VEO-XTI4D используется с целью отправки по витой паре сигналов HDMI (2.0b, 18 Гбит/сек), а также цифрового звука стандарта Dante/AES67 (2х2 канала). Работает вместе с приемником VEO-XRI4D. Дальность передачи до 100 метров.

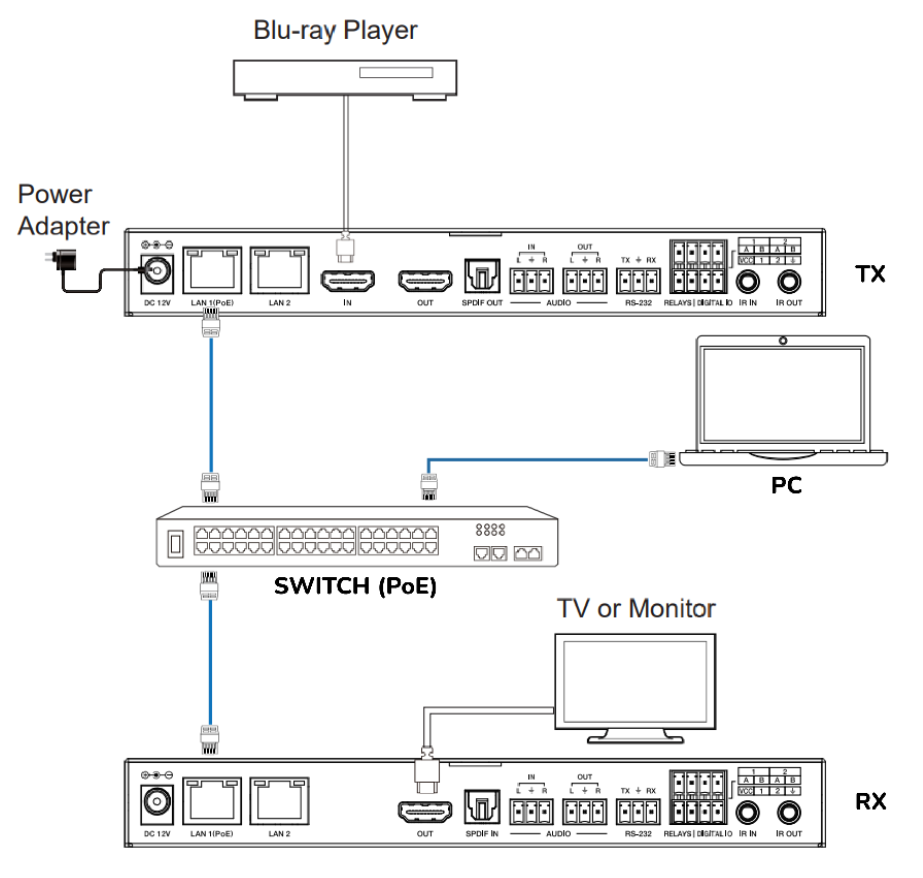

Принцип работы. Ко входному разъему HDMI-A, подключается источник сигнала, например Blu-Ray-плеер, который способен обеспечивать видеоразрешение до UHD 4К/60 Гц (4:4:4). Прибор преобразует данный сигнал для отправки по сети и по кабелю типа Cat 6 или выше передает сигнал на приемник (или свитчер, а после на приемник). Приемник трансформирует полученный на вход RJ-45 сигнал обратно в стандарт HDMI и через выходной разъем HDMI-А транслирует на дисплей. Задержка при передаче 1-2 кадра. Поддерживаются многие современные технологии цифровой обработки сигналов. Видеокодек JPEG2000; HDR10, HDR10+, Dolby Vision; глубина цвета до 12 бит, цветовые пространства RGB, YCbCr, YUV. Выход HDMI Loop для подключения дисплея на месте.
Источник аналогового звука подключается с помощью стереовхода на разъеме Euroblock 3-pin. Частота дискретизации звука до 192 кГц, битрейт 24 бит, частотный отклик в диапазоне 20 Гц - 20 кГц (±-3 дБ); применяются аудиокодеки LPCM 7.1, Dolby Digital EX, Dolby True HD, Dolby Atmos, DTS-HD, AES67 и другие (см. руководство). Также есть аналоговый стереовыход (Euroblock 3-pin) для подключения усилителя и акустики на месте, и выход цифрового аудио S/PDIF (разъем Toslink).

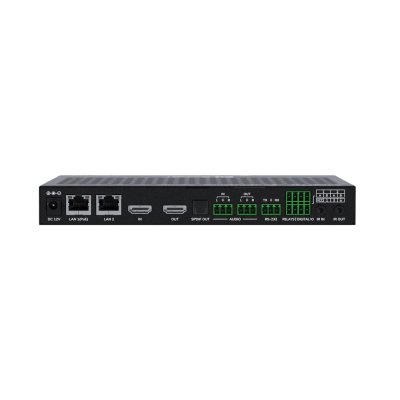

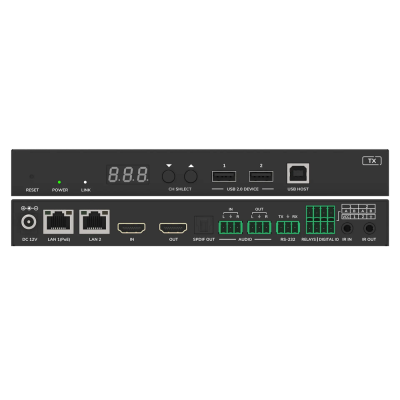

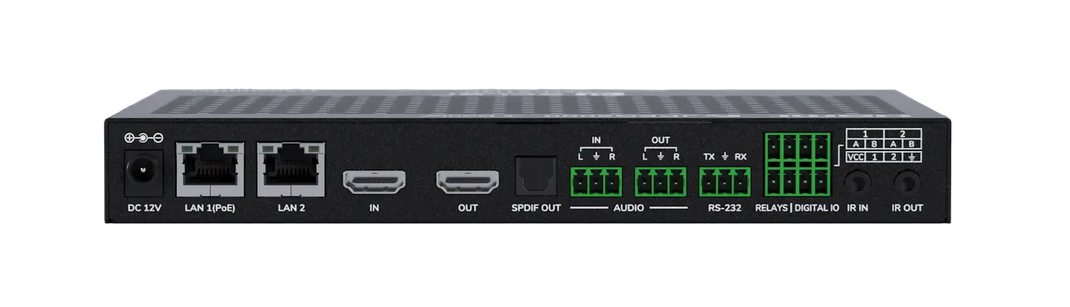

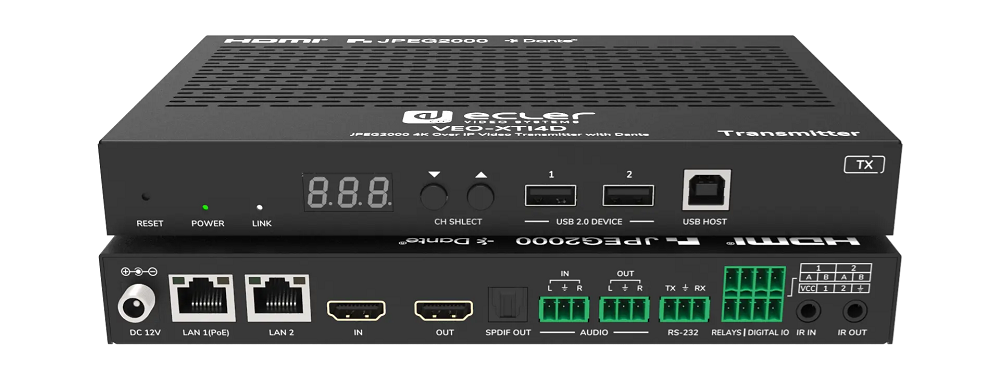

Передатчик VEO-XTI4D оснащен двумя сетевыми портами RJ-45, основным (LAN1 PoE) и вспомогательным (LAN2). Предусмотрено 2 режима работы: в первом активным является только основной, видеосигнал смешивается с Dante (эмбеддинг) и передается вместе с ним; во втором активны оба порта, основной для передачи HDMI, а вспомогательный - для независимой отправки звуковых сигналов стандарта Dante/AES67.

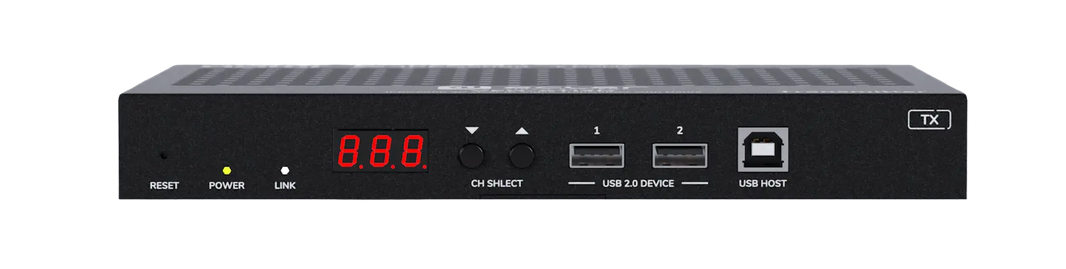

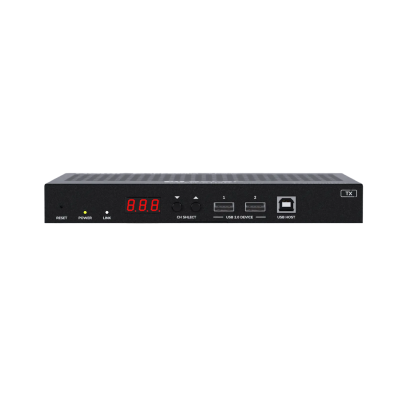

Доступно несколько вариантов дистанционного управления работой устройства. Интерфейс RS-232 (Euroblock 3-pin) для прямого подключения к ПК с целью детальных настроек; с помощью ИК-сигналов, которые воспринимаются через разъемы mini Jack, куда их передают специальные кабельные преобразователи (в комплекте). Дополнительно, для управления EDID-данными, а также фирменного обновления ПО, предусмотрен порт USB-B (Host). Релейные и GIO-блоки. Подключение USB-носителей с помощью двух слотов USB 2.0 расположенных на лицевой панели.

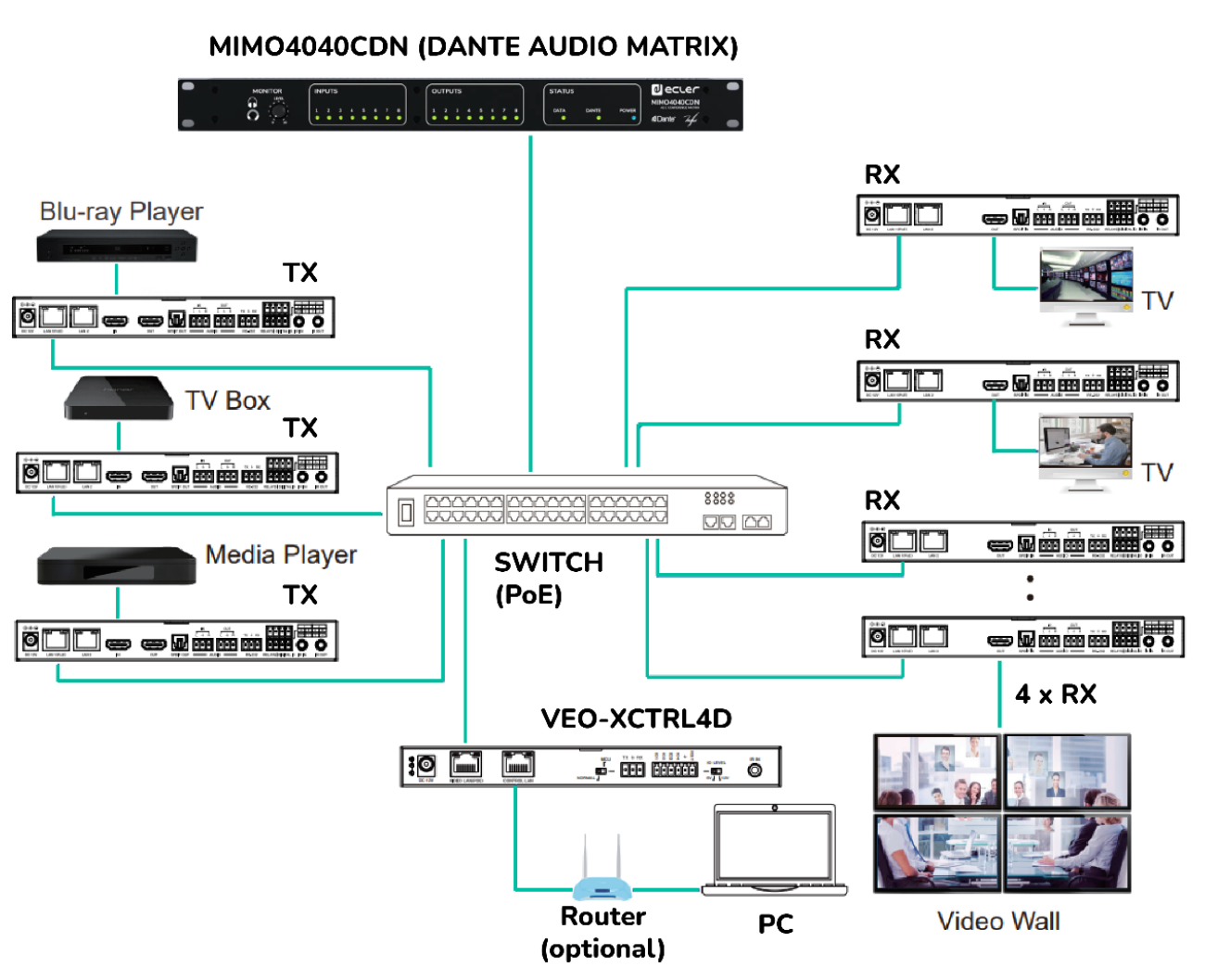

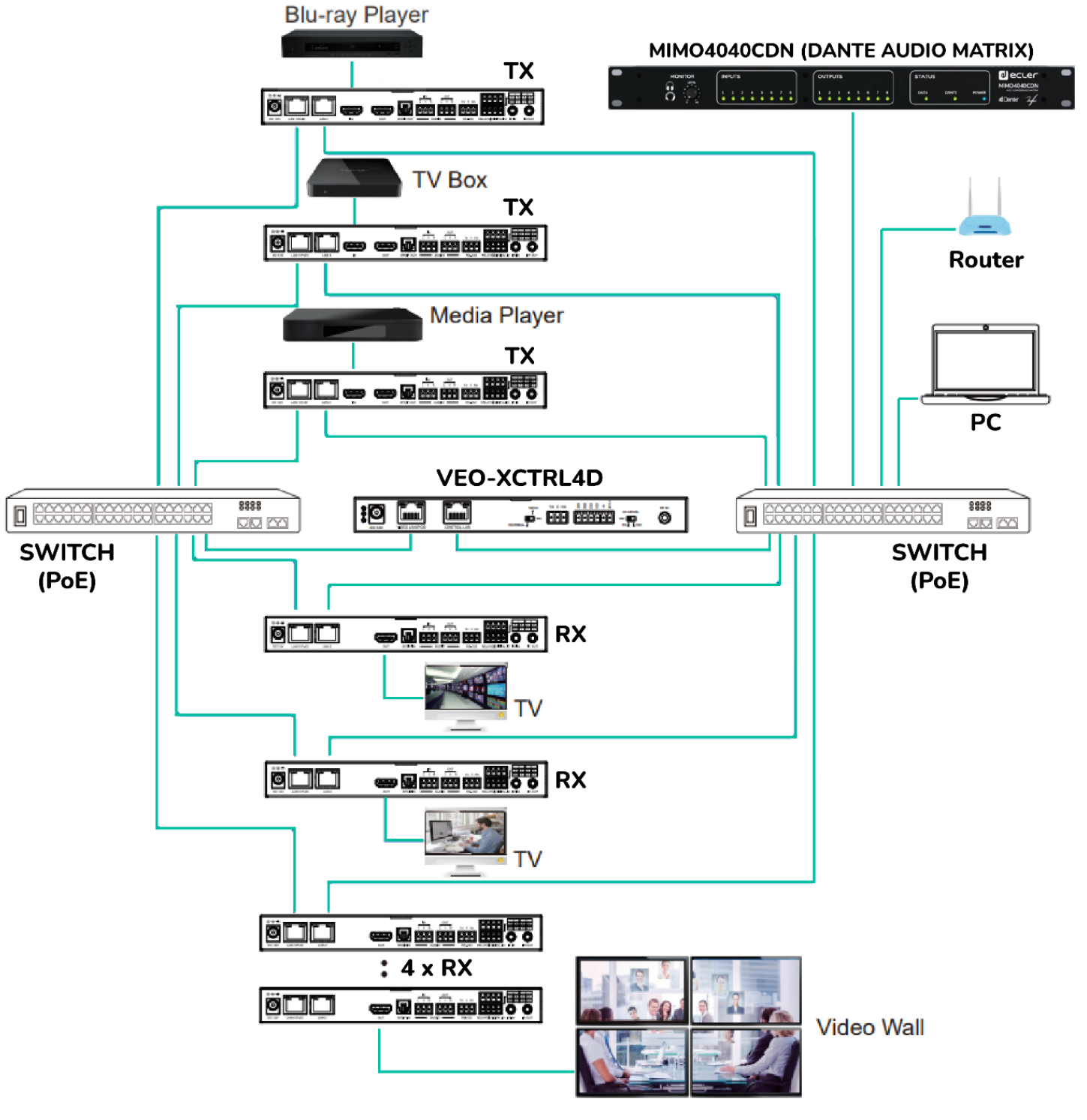

Если в состав системы передатчик/приемник VEO-X..4D добавить контроллер VEO-XCTRL4D, то вместе появится возможность обслуживать видеостену с форматом матрицы 9х9 экранов.

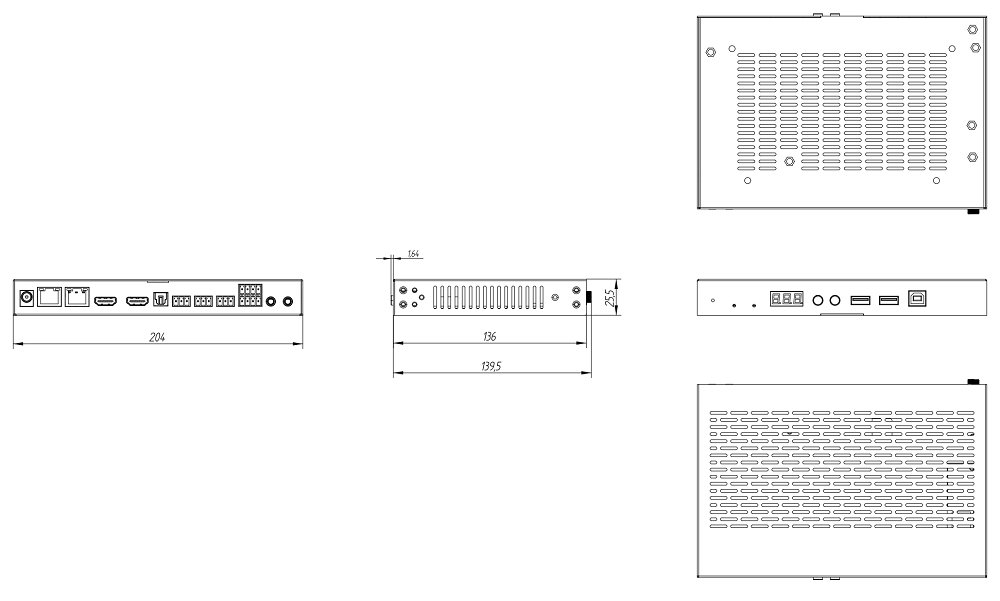

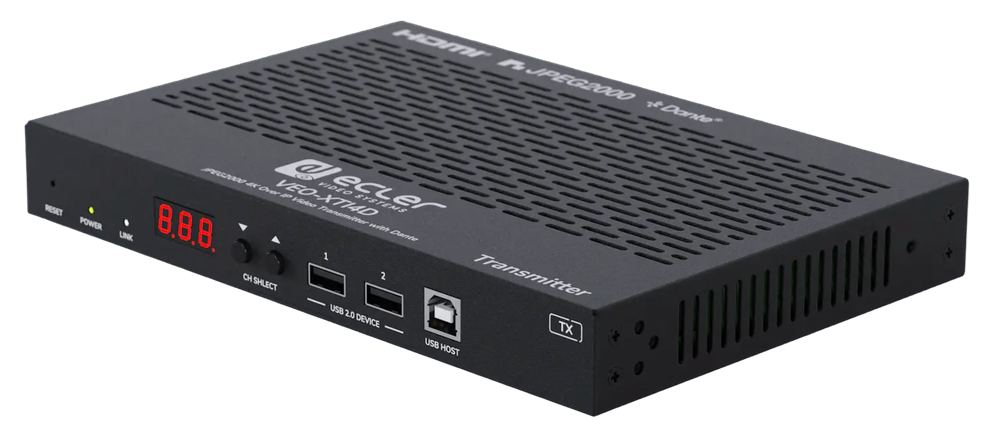

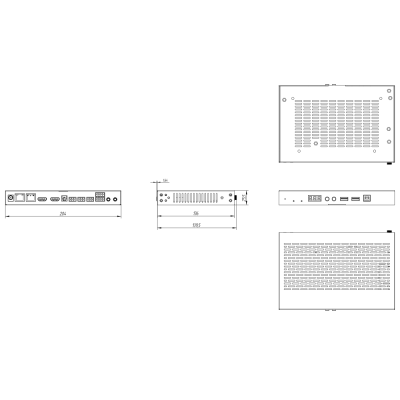

Корпус передатчика выполнен из металла черного цвета, габаритные 204х26х136 мм, вес по 630 г. Питание по технологии PoE через основной сетевой порт или же локальное, DC 12В, от сети через адаптер в комплекте. Монтаж и эксплуатация в помещениях.

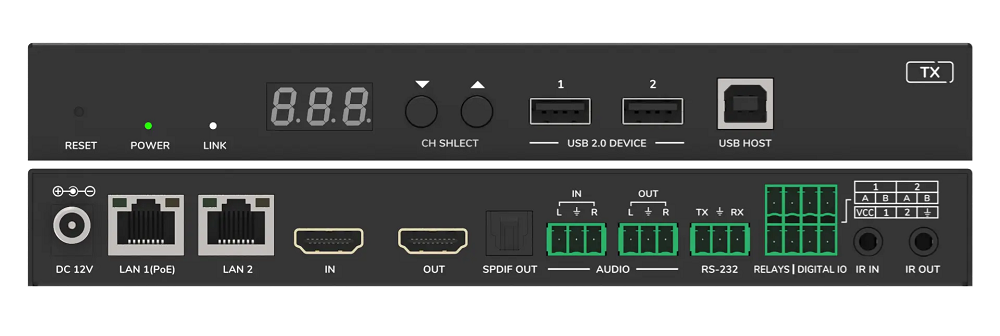

| Входы | 1 – HDMI, тип А (розетка); 1 – аудиостерео, клеммный блок; 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Выходы | 1 – HDMI, тип А (розетка); 1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK (розетка); 1 – аудиостерео, клеммный блок; 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Порты | 1 – витая пара (PoE), разъем RJ45 (розетка); 1 – витая пара, разъем RJ45 (розетка); 1 – RS-232, клеммный блок; 2 – USB 2.0, тип А (розетка); 1 – USB (хост), тип B (розетка); 2 – релейный, клеммный блок; 2 – цифровые GIO, клеммный блок |
| Максимальное разрешение | 4K, 60 Гц (4:4:4) |
| Видеокодек | JPEG2000 |
| Спецификации HDMI | 2.0 |
| Спецификация HDCP | 2.2 |
| Спецификация HDR | HDR10, HDR10+, Dolby Vision |
| Битрейт аудиопотока | 24 бита |
| Частота дискретизации аудио | 192 кГц |
| Аудиокодеки | LPCM 7.1, Dolby Digital EX, Dolby True HD, Dolby Atmos, DTS-HD, Master, AES67 |
| Каналы Dante | 2х2 |
| Удлинение по витой паре | 100 м |
| Максимальная длина линии HDMI | 10 м |
| Питание | DC 12В, от сети 220 В через адаптер или PoE |
| Габариты | 204х26х136 мм |
| Масса | 630 г |
| Совместимые устройства | Приемник VEO-XRI4D и контроллер VEO-XCTRL4D (для видеостены 9х9) |
