VEO-XCTRL4D ECLER Контроллер передачи IP-видео и видеостены до 9х9 экранов
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
Контроллер ECLER VEO-XCTRL4D это устройство осуществляющее координацию работы системы передачи цифровых сигналов стандартов HDMI и Dante по витой паре (Ethernet). В состав системы входят передатчики VEO-XTI4D и приемники VEO-XRI4D или аналогичные им приборы. Дальность до 100 метров, кабель - витая пара Cat6 или выше.
Система обеспечивает передачу и настраиваемую маршрутизацию видеосигналов разрешением до 4К/60 Гц с применением видеокодека JPEG2000 и звуковых сигналов формата Dante/AES67 с частотой дискретизации до 192 кГц. Используются различные современные видео и аудио технологии, подробнее см. в карточках приемника и передатчика. Контроллер также может управлять выводом контента на видеостену состоящую из 81-го экрана (матрица 9х9 дисплеев). Сигналы предназначенные для дальнейшей трансляции поступают по независимому сетевому каналу (Video LAN) с разъемом RJ-45.

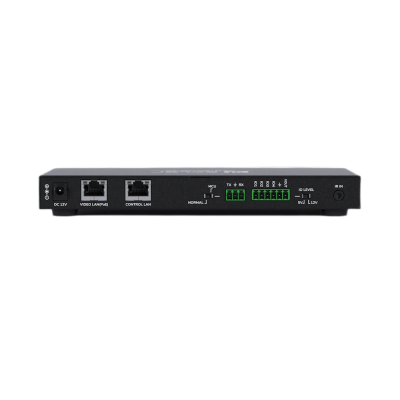

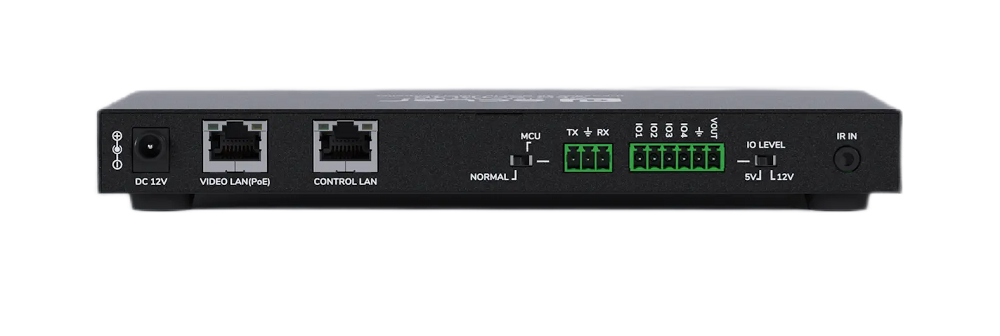

Доступно несколько вариантов дистанционного управления настройками и работой устройства. Стандартный и наиболее продуктивный через специализированное ПО, установленное на ПК, который подключается по независимому сетевому каналу (Control LAN) с разъемом RJ-45. Второй вариант управления через интерфейс RS-232, клеммный блок Euroblock 3-pin; с помощью ИК-сигнала и кабельного преобразователя (в комплекте) подключаемого к mini Jack. Отдельно стоит упомянуть релейный блок IO с разъемом Euroblock 6-pin.

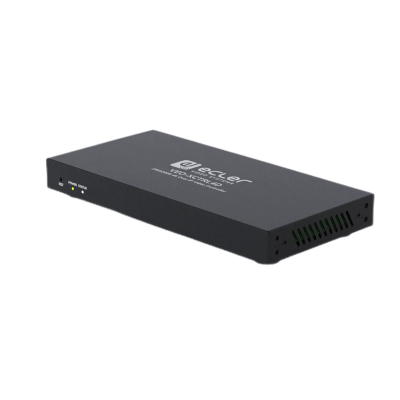

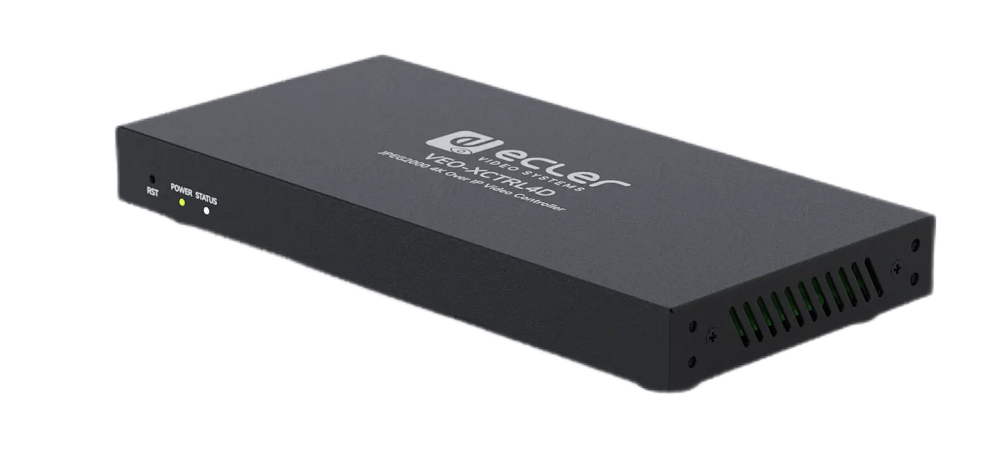

Корпус контроллера выполнен из металла черного цвета, габаритные 204х26х99 мм, вес 509 г. Питание по технологии PoE через основной сетевой порт или же локальное, DC 12В, от сети через адаптер в комплекте. Монтаж и эксплуатация в помещениях.
| Совместимые приборы | Передатчики и приемники серии VEO-X..4D |
| Сетевые разъемы | 2 x RJ-45 - VIDEO LAN и CONTROL LAN |
| Контрольные коннекторы | 1 x RJ-45, 1 x 3-pin Euroblock, 1 x Jack 3,5mm |
| Протоколы управления | Web, Telnet, RS-232, ИК |
| Максимальное разрешение | 4K, 60 Гц (4:4:4) |
| Видеокодек | JPEG2000 |
| Дальность | до 100 м |
| Формат поддерживаемой видеостены | 9х9, 81 дисплей |
| Удлинение по витой паре | 100 м |
| Максимальная длина линии HDMI | 10 м |
| Питание | DC 12В, от сети 220 В через адаптер или PoE |
| Габариты | 204х26х99 мм |
| Масса | 509 г |
